04.設備構成及結構特點

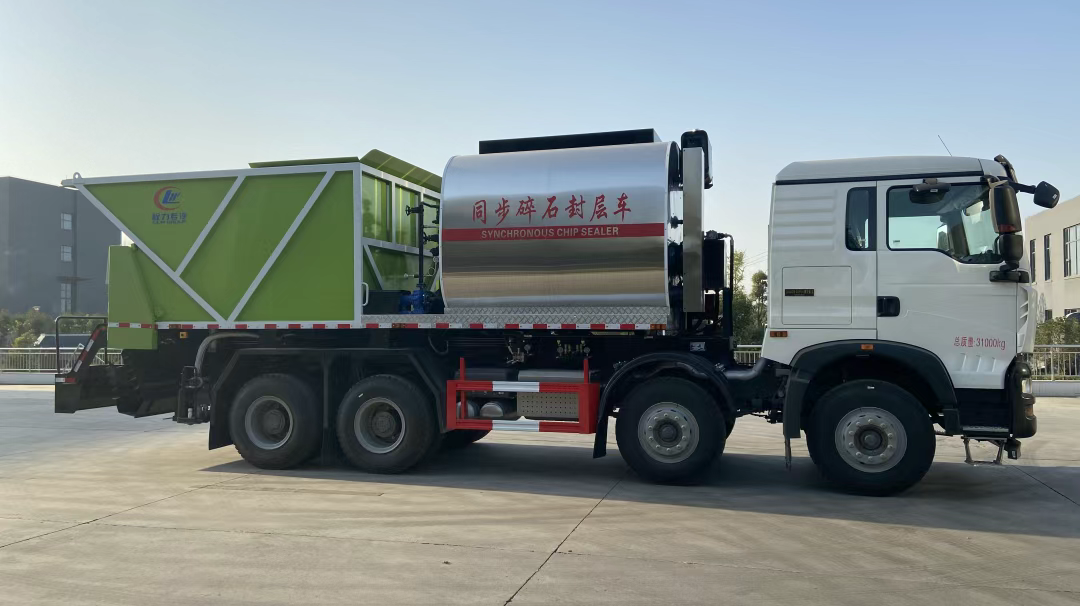

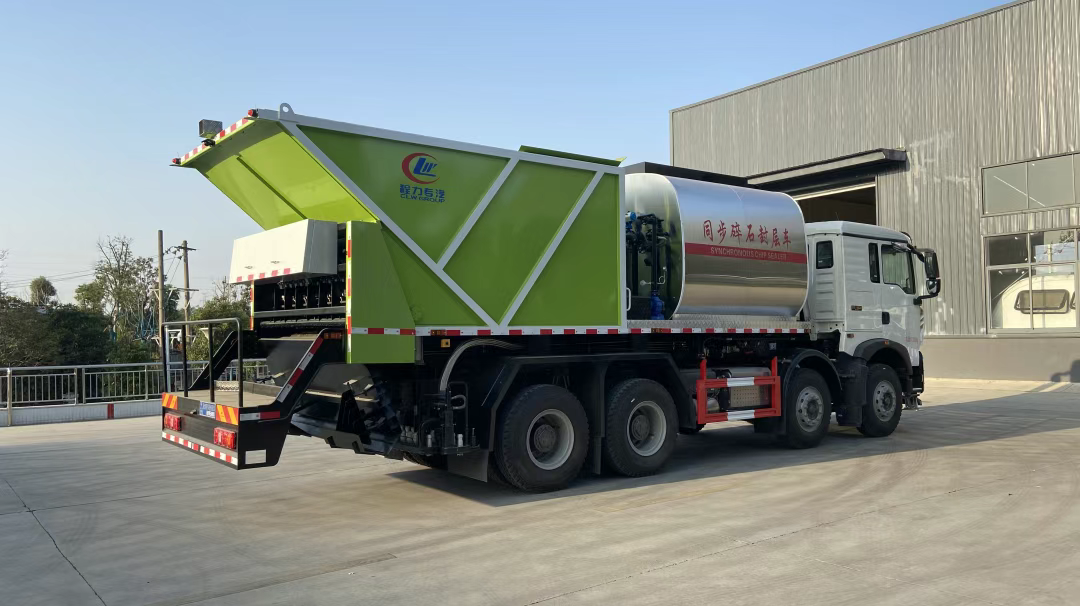

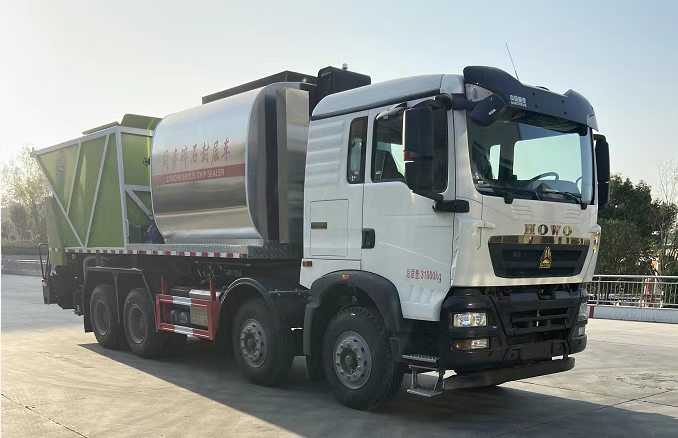

同步碎石車主要有瀝青灑布系統、石料撒布系統、電氣操作系統組成。
1.瀝青灑布系統噴灑系統主要有瀝青罐體、加熱部分、液壓部分、**部分和噴灑部分組成。
①、瀝青罐罐體外壁采用不銹鋼磨砂板，中間加保溫填料，內部由加熱鍋爐和導熱油盤管組成，外觀整潔大方。罐體外部增設的氣控閥組，實現了瀝青在管路中的大小循環，避免了瀝青局部過熱、老化。
②、加熱部分加熱裝置選用進口燃燒器和配套的高效鍋爐，它具有燃燒效率高，霧化效果好，耗油量少，加熱速度快，運行安全、穩定等。不需要人工的監護，保證管路中
的瀝青都能獲得有效的加熱溫度。
③、液壓部分采用國際知名品牌的元件(液壓泵、液壓馬達)，保證傳動性能的可靠。
④、**部分采用編碼器分別準確檢測車速、瀝青泵轉速，確保灑布精度，其中雷達、編碼器以及主電路開關元件均是進口元件。設定灑布量后，PLC自動計算出車速和泵速，實現了灑布的自動**，并可以為司機推薦合理車速。
⑤、噴灑部分每個噴嘴的啟閉都有氣閥單獨**來實現，通過特殊的管道設計，保證壓力均勻及良好的噴灑效果。
2.石料撒布系統
石料撒布系統有料倉、料門**機構和撒布器組成。
①料倉:料倉內安裝有內影藏式中置頂翻轉軸采用通軸保證料倉升起的平穩性;
②料門**機構:料門為16路**，采用了角度螺旋角度**儀，要使料門達到某個開度，可在角度**儀上設置料門打開角度，非常方便，準確，有效調整撒布均勻度，改變了傳統石料撒布不均的情況;
③撒布器部分:撒布器由分料板和下料板。分料板和下料板的調節范圍大，適用不同規格(S3~S20mm)的石料。
3.電氣操作系統
①、根據不同的工作需求給操作人員提供準確的灑布參數。通過后操作臺上顯示屏參數的設定，實際測量參數不斷的改變能準確的反應出設備的運行情況。
②、手動操作簡單，能實現手動/自動的切換，提高了工作效率。

③、能根據路面的寬度隨意調整噴灑瀝青、撒布石料的寬度。

④、采用限位開關裝置，對噴頭架、料倉升降的進行**，避免超程使人機受到傷害。

⑤、配置導熱油自動報**裝置，具有料位上限、下限報**，瀝青下限報**指示功能。
