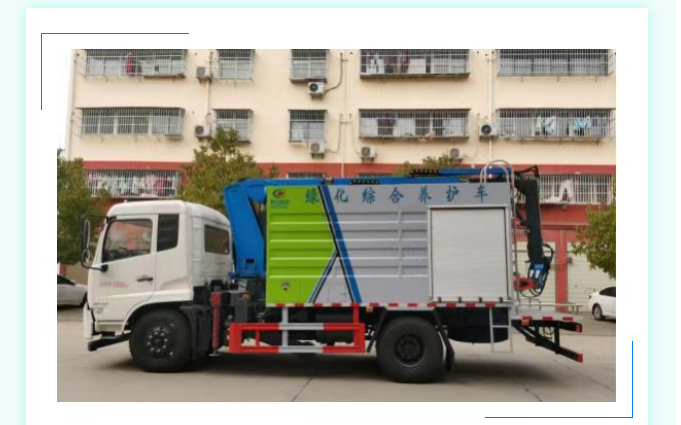

一、車輛技術參數
名稱 | CLW5160TYHDDP | 底盤型號 | DFH1160BX1 | |||
總質量(Kg) | 16200 | 整備質量(Kg) | 9700 | |||
車輛尺寸(mm) | 7930*2460*3750 | 軸距(mm) | 3950 | |||
**修剪高度（mm) | 12000(立剪） | **小修剪高度(mm) | -1780（平剪） | |||
**遠修剪距離(mm) | 9500（自設備回 轉**起，平剪） | **近修剪距離(mm) | 0 | |||
核定乘員 | 2-3 人 | 料倉容積（m3) | 6.5 | |||
**車速（km/h) | 89 | 燃料類型 | 柴油 | |||
發動機 | 型號 | 發動機企業 | 排量 | 功率 | 馬力 | |
D4.0NS6B195 （康明斯） | 東風商用車有限 公司 | 4000 | 143 | 195 | ||
底 盤 配 置 | 東風天錦 3.95M 軸距底盤，法士特八檔變速箱， 900 鋼絲胎，原廠空調電動門窗邊，中控鎖，帶 ABS， 行車記錄儀。 | |||||
上裝參數 | 上裝由一臺 6145 型粉碎機、料倉、出料裝置和修 剪臂組成。駕駛室后部安裝帶有移動支腿的復合修剪臂，小臂前端裝有可調節方位的復合旋轉刀頭，刀頭 和刀片可同時旋轉。修剪臂后部是一個由油缸**倉 門閉合的料倉，料倉后為粉碎機箱室。粉碎機由底盤 上安裝的分動箱帶動，不需要副發動機，粉碎的物料由 自動進料系統帶入粉碎機內后由噴口噴入料倉。整車電 控系統采用手動和遙控方式**，遙控采用工業級別遙控。 | |||||

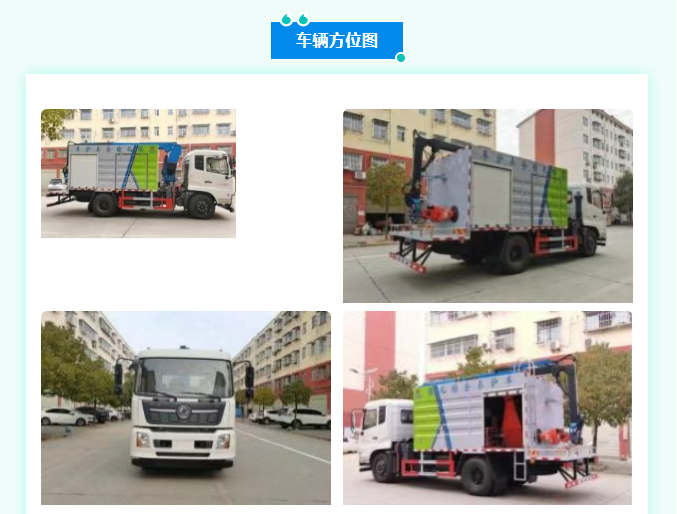

一、車輛方位圖
三、修剪臂性能及參數
綠化綜合養護車的修剪臂是采用三節伸縮臂加飛臂組成的 復合修剪臂，修剪刀頭可通過液壓調整，實現平剪、立剪、 斜剪等作業形式。刀架可選配，不同刀架可適配不同工作場景。刀片由發電機單獨帶動，效率高效。整套修剪臂的油缸全部由比 例閥**，每個回路的油壓及流量都可通過人機界面單獨調整， 以達到精準**。
四、粉碎機性能及參數
粉碎機的結構為進料系統、粉碎系統、出料系統三部分 組成。
1、進料系統
進料系統由進料平臺和液壓輥組成。非工作狀態下，進 料平臺可以折疊收起；進料壓輥可以將粗細不均勻的樹枝自 動送入粉碎機，減輕人工作業強度。
2、粉碎系統
粉碎系統由粉碎腔體和刀輥刀片組成。腔體采用整體式 焊接處理，堅固耐用。
3、出料系統
樹木樹枝等廢棄物粉碎后，經過排料管高速排出到料倉內。
聯系方式：沈廠長 18871138198
