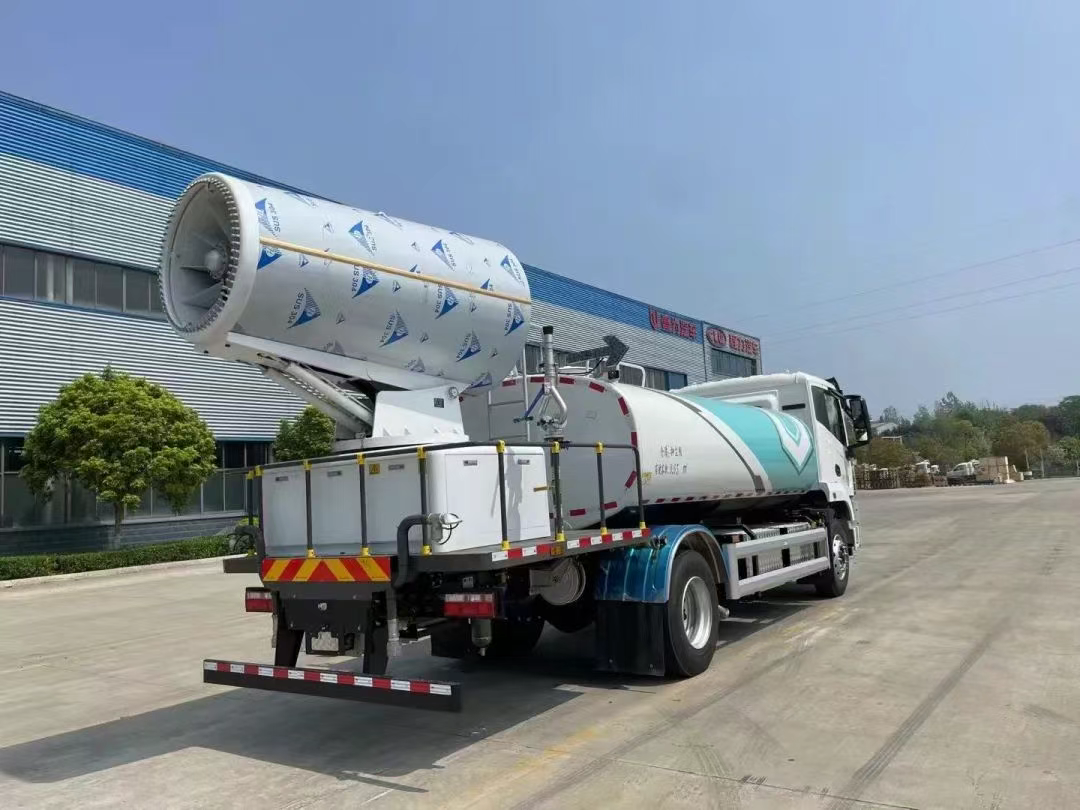

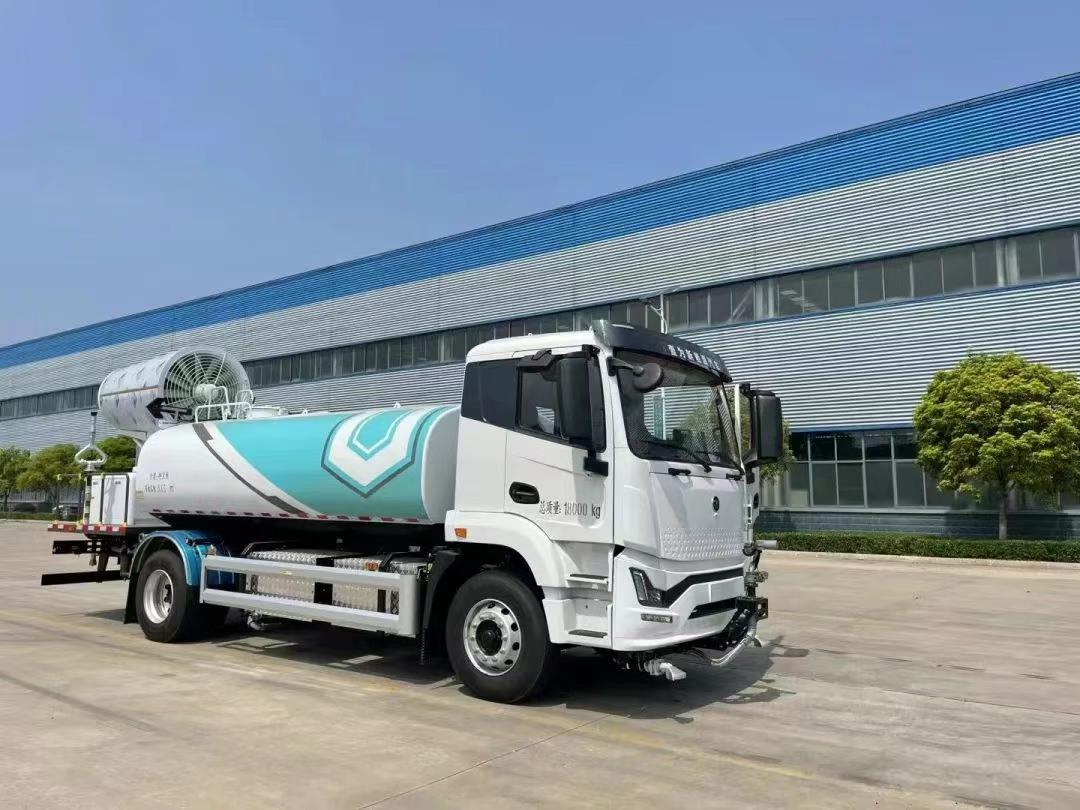

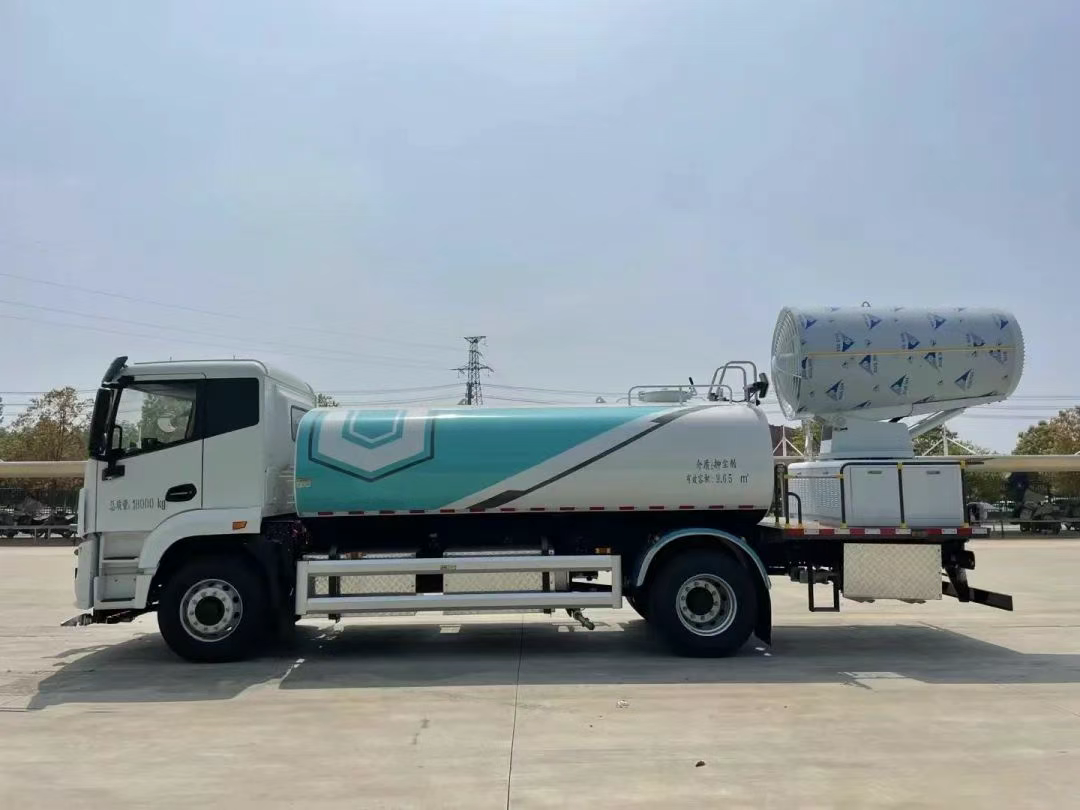

01產品概述

   該款 18 噸純電動多功能抑塵車是我公司開發的全新一代環衛產品，采用我司自研 CL1181JBEV 型二類 載貨汽車純電動底盤改裝。該底盤是由我司自主研發，并結合我司在環衛車行業深耕多年的經驗和技術， 深入調研市場終端客戶及環衛上裝改裝廠，為解決客戶痛點及改裝廠改裝便利性而全新開發的與上裝融合 設計的一款純電動抑塵車車專用底盤。我司自研專用車底盤具有的優勢及特點：

本車主要使用噴霧噴射霧化水，與空氣中細顆粒物結合，沉降**地面，可以減少 70%以上細顆粒物， 大幅提高空氣質量。可對道路、廣場、公園等處空氣抑塵、凈化空氣；對建筑物拆除爆破、粉料堆場、土 建施工、露天礦場等場地產生的大量粉塵進行噴淋抑制，從源頭減少空氣污染。本產品具有路面沖洗、灑 水降塵、揚塵抑制等多種功能，是各地進行環衛保潔、空氣治理的專用車輛。

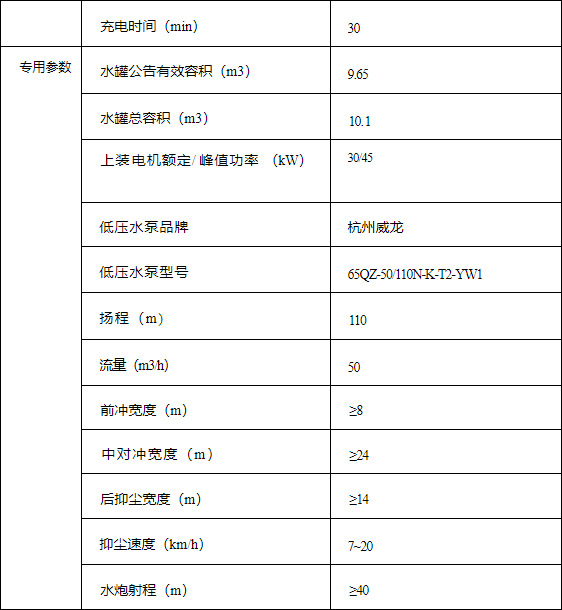

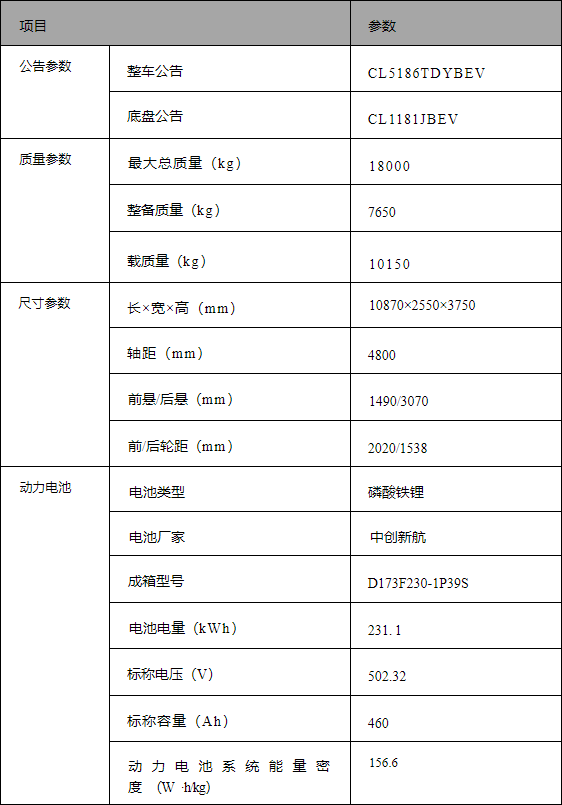

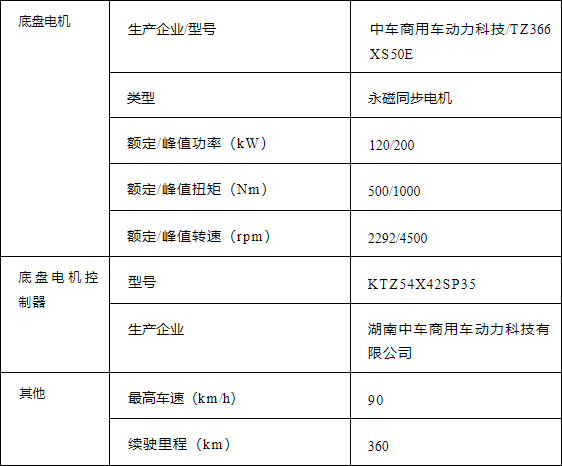

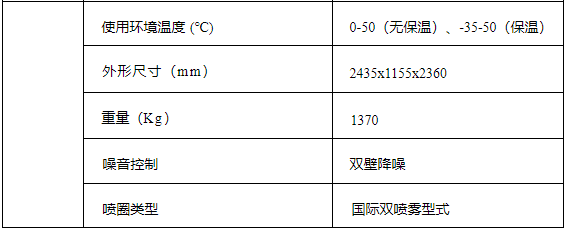

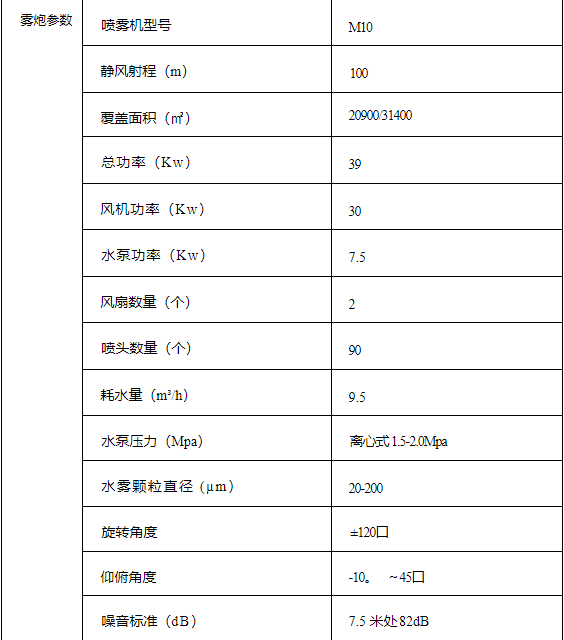

02主要技術參數

03主要結構及性能特點

1)罐體材質優良：

水罐罐體采用優質高強度碳鋼材料焊接而成。

2)CAE 分析受力分析：

罐體采用橢圓罐體，根據實際工況及受力情況，進行 CAE 仿真模擬試驗全面分析，罐體結構設計更科 學合理；

3)自動化生產工藝：

采用自動化焊接線生產， 以高精度的自動化生產作業代替人工作代替人工作業，罐體焊縫均勻一致， 經久不漏。

4)防腐工藝**：

罐體采用國際標準電泳工藝，能夠在罐體表面形成致密的防腐膜，經久耐用；

內壁采用進口環保防腐漆處理，耐用更持久；

高溫烤漆工藝，罐體噴漆采用烤漆工藝，油漆與電泳防腐膜結合更緊密。

5）結構強度好：

罐體內設置防波機構，用來減輕抑塵車運行過程中罐內清水對罐體前后封頭的沖擊，并增強了罐體的 剛性。

6）安全設計：

罐體底部裝有防旋渦裝置，在車輛進行作業時，罐體內水位會不斷降低在出水口形成一個較深的漩渦， 這時，部分空氣開始吸入水泵導致水泵流量不穩定作業效果變差，噪音增大嚴重時還會發生氣蝕影響水泵 壽命。加入該裝置，可以防止旋渦形成，提供清水的利用率，延長水泵的使用壽命。

1)整車工作原理（低壓水泵系統）：

利用定制開發低壓水泵驅動電機驅動低壓水泵 ，產生具有一定壓力的大流量水流,分別利用前鴨嘴噴 嘴、對沖噴嘴和后灑噴嘴來實現對路面的沖洗和抑塵降塵，利用后置綠化抑塵炮、前遙控抑塵炮（選裝）、 上下噴霧裝置（選裝）、手動軟管卷盤（可接手持噴**）實現對道路、墻面的沖洗和應急消防等功能。

2）標配及選裝功能：

標配：前鴨嘴、對沖、后灑、綠化水炮、霧炮，手動軟管卷盤；

選配：后側噴、上下環形噴霧、前遙控水炮；

3）低壓清洗抑塵系統：

低壓水泵性能優異，低壓水路使用鑄鐵水泵,流量達到 50m3/h ，揚程達到 110m ，可為低壓抑塵系統提 供充足壓力和大流量的水源；

**便捷，各管路噴灑口（除后抑塵炮）標配采用氣控球閥**開關，操作方便，實用性強。

4）功能介紹：

1)低壓沖洗部分由左右前噴、圓錐后對沖、左右后灑、上下噴霧，綠化水炮等裝置構成，可實現一車多 用，滿足不同客戶需求，實現多種噴灑模式。噴嘴、噴頭、水炮等部件采用行業**品牌零部件，前 鴨嘴帶萬向節結構，上噴霧噴頭采用不銹鋼高壓噴頭，手動軟管卷盤可外接手持噴**作業，配置標準 消防接口加水管，水泵進水口帶金屬過濾三通閥，水泵出水口帶外接水管球閥，主管路中**點設置 放水球閥，滿足冬季放水需求。

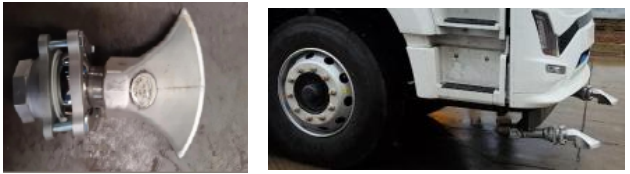

圖一前噴（帶萬向節）

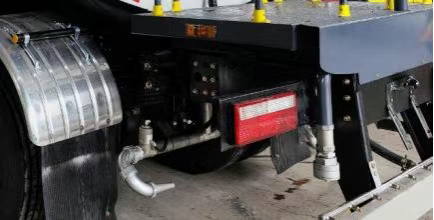

圖2對沖后灑

2)霧炮降塵，水平噴霧距離超 100m：噴霧水環設計為雙環+ **噴頭，可單獨**，噴霧強弱自由**。 噴霧風機采用高強度尼龍葉輪，風力大，能耗低，噪音小。水平噴霧距離可達 100m 。風機支持左右± 90 °運動，上下-10 °~45 °運動，作業范圍大。

霧炮

3)綠化水炮：360 °旋轉的后置水炮，可設置成柱狀或霧狀出水，**遠射程超過 40 米；

圖3綠化水炮

圖4手動軟管卷盤

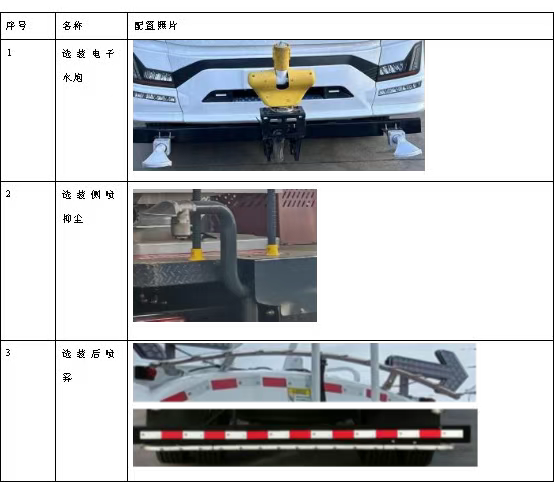

2)選裝配置

3.3  智能化**系統

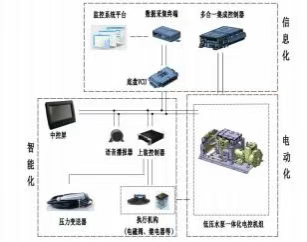

圖5**系統拓撲圖

1）專用工作裝置系統采用CAN 總線**系統，可實時顯示工作狀態，并可通過旋鈕實現調速**；

2）設置有低水位語音報**裝置和缺水自動停機功能，防止水泵缺水運轉，提高水泵使用壽命；

3）標配冬季排水功能：冬季作業結束后，啟動工作裝置，在駕駛室內操作一鍵排水按鍵， 自動實現所 有水路中閥門的順序開關動作，排出所有水路中的殘余水量；

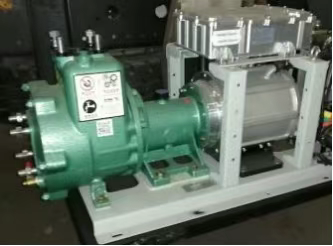

圖 6 動力單元

操控盒

采用旋鈕操控盒，操作簡單、便捷，配有水泵調速旋鈕，可根據實際作業需求進行調整；

圖 7 操控盒

語音播報器

可以用于播放音樂，具備多種的語音提示和音樂報**，準確播報各種安全提示和故障點。

1)底盤上裝協同設計性能優異：底盤和上裝整體設計和制作，上裝底盤結構融合設計，底盤預留裝配空 間和接口，不破壞底盤結構與防腐性能，匹配度更高，性能更優異；

2)三電系統**：我司自研底盤三電系統采用高度集成方案，針對環衛應用場景特調**軟件參數，綜 合系統效率超過 90% ，處于行業**水平。

3)安全程度高：

●三電系統安全：

純電動車型嚴格執行防火、防水、防觸電測試，保證車輛在正常運營情況下不能出現由于電池原因導 致車輛的安全事故，從而保證乘駕人員安全。

①電池：

a.選用公認安全的磷酸鐵鋰電池，材料穩定；

b. 防護等級高， 電池防護等級 IP68+IP69 ，達到行業內**水平；

c.24 小時主動監控系統，能全時域監控和評估電池安全。

②電機：

a.驅動電機防護等級達 IP68 ，下雨不影響作業；

b. 電機采用抗凝露結構設計，提升電機對坑洼、砂石、積水等糟糕路面的適應性，保證電機在高寒、 高濕的環衛工況下作業安全。

③電控：

a.采用高集成度五合一**器，安全性能大幅提升；

b.**器防護等級達到 IP68 ，安全可靠，保證在下雨天工況下作業安全。

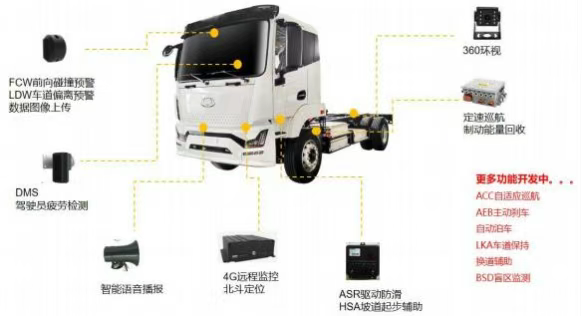

●**駕駛系統：具備 360 環視、定速巡航、制動能量回收、HSA 坡道起步**、4G 遠程監控、北斗 定位、作業參數實時顯示及在線監控、數據圖像上傳等多種智能化功能；

4）三級驗證產品可靠：整車通過零部件（如： 電機、 電控、動力電池）、系統（如：制動系統、 轉向系統、懸架系統）、整車三級體系認證，整車經過 10 萬公里可靠性驗證，保證車型可靠耐用；

5）車架電泳防腐工藝更耐用：基于環衛車輛作業工況，底盤車型車架采用電泳工藝。電泳涂層耐鹽霧 性大于 720 小時，在正常使用工況下，6-8 年不發生穿孔、銹爛等結構性腐蝕，更加耐用可靠；

6）省心：

●**駕駛系統：車輛標配 3-30km/h 定速巡航、蠕行等功能，減少駕駛人員長時間踩踏油門的機會， 能有效的提升駕駛者行車體驗和緩解腳部疲勞；

●電機免維護技術：**電機軸承 8 年免維護技術（ 目前適用于直驅結構） ，遠超目前行業 3 年的免 維護平均水平；

●快充技術：車輛配備快充技術，**快 1.5 小時充滿；

7）采購渠道一體化品控高：關鍵零部件、易損件、維護保養件的品牌/型號同一采購，維修/維護更便 捷；

8）傳動系統適配設計：根據環衛車城市作業工況匹配驅動電機、變速箱、后橋，將驅動電機轉速** 在經濟轉速的同時兼顧動力性，更適合環衛工況；

9）駕駛舒適：

●駕駛室采用減震彈簧半浮懸置，提升乘員乘坐舒適性；

●主駕標配氣囊減震座椅，帶 4 向調節，有效提升駕駛舒適性，緩解長時間的駕駛疲勞；

●標配冷暖空調，提升駕乘感受。

10）超長質保驗證省心：底盤整體質保 12 個月，優于行業平均水平。

04市場優勢

2)流水線上裝生產：上裝生產采用自動化焊接線生產， 以高精度的自動化生產作業代替人工作業，上裝 成本價格優勢大，比行業同類上裝便宜 10%-15%。
