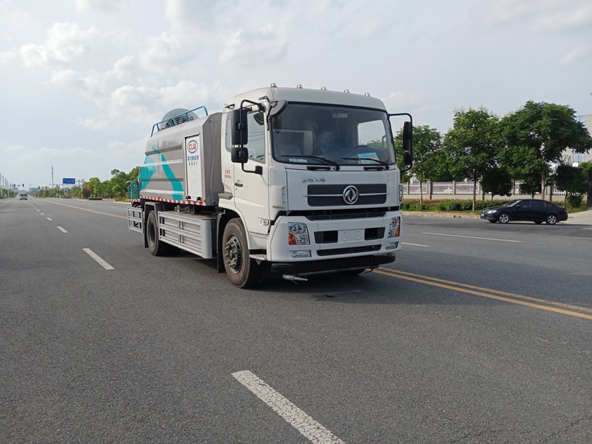

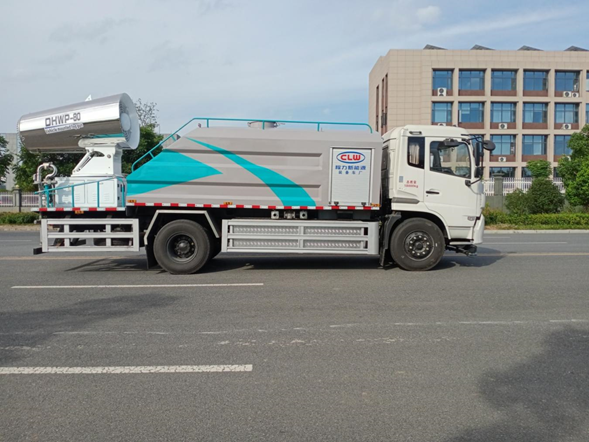

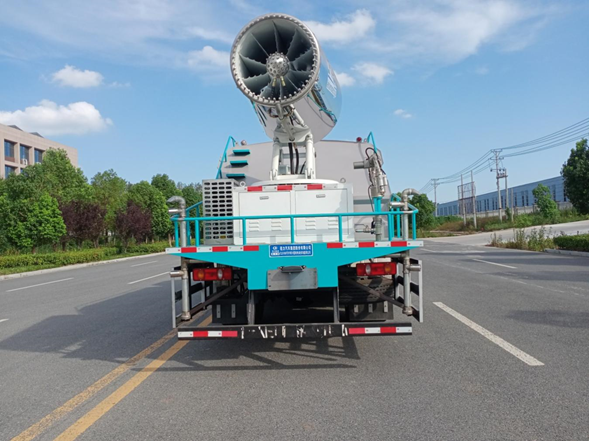

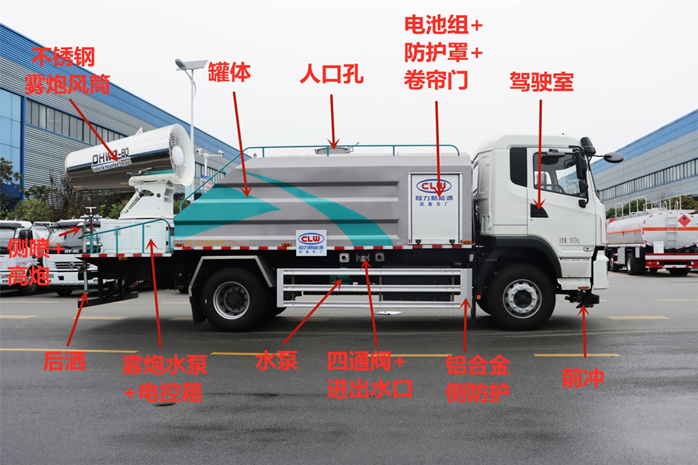

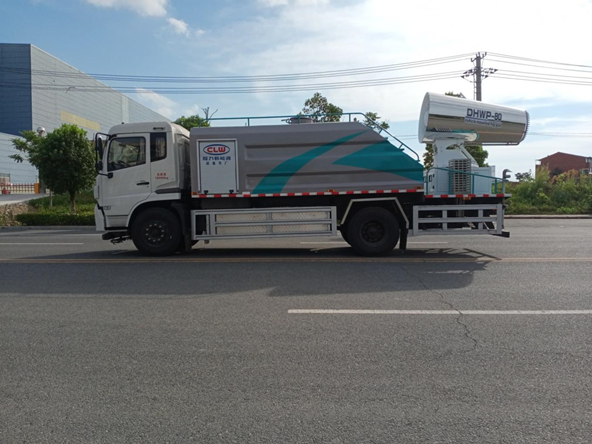

EN純電動抑塵車是在純電動二類底盤的基礎上，加裝低壓沖洗、灑水系統、霧炮機組，由機械、液壓（氣路）、電器三部分合為一體的專用灑水作業車。工作原理：采用自吸式雙級離心泵，效率高、灑水寬度大、射程遠，低壓水泵由底盤變速器取力器通過傳動軸直接傳動。霧炮機組由底盤電池帶動霧炮風扇電機、不銹鋼多級離心泵，進行噴霧降塵工作。
產品性能特點
1、功力強、射程遠、穿透力強、霧粒附著力強、覆蓋范圍廣、可以實現精量噴霧。
2、二次霧化技術，采用了一種特定的起渦輪風助裝置改變風向使之與霧粒的流動方向形成一個夾角，促進水霧化充分。
3、遙控/手動兼容，啟動快捷，使用安全，靈活方便，性價比高。
4、工作效率高、噴霧速度快;對容易引起塵埃的堆場噴水除塵時，噴出的霧粒細小與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉，霧量沉降率可達95%。
5、當霧滴從噴嘴中噴出后在噴霧區域被高速高壓氣流進一步破碎，并使霧滴的速度逐漸增加，霧化程度提高，霧化一般可達到約50-150um直徑大小的霧滴。 配套動力靈活，既可用三相380V的市電，也可配套發電機組供電。
6、耗水量相比其它抑塵噴灑設備可節約70%～80%(灑水車)，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備。
7、整車靚麗，結構緊湊，布局合理，部件做工精細，產品配置完善，操作性能好。
8、射程遠，覆蓋面積大，霧粒細小，與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉。
9、適用范圍廣，工作效率高，可邊行駛邊噴霧，噴霧速度快，對塵埃有較強的穿透力和霧珠附著力，能有效地節約用水量和減少環境污染。
10、微電機水平旋轉，液壓馬達俯仰角度，變換角度速度快。
11、車輛配置全新升級，主管道加粗、萬向前沖、50 的大通徑球閥。
適用場景
1. 城市道路與廣場（道路抑塵車/城市抑塵車）
該車型主要用于城市道路、廣場等公共場所的抑塵作業，能夠有效降低空氣中的粉塵濃度，改善空氣質量。
其霧炮裝置可通過噴灑水霧或抑塵劑，快速沉降空氣中的顆粒物，適用于城市環衛作業。
2. 工業廠區與工地（工廠抑塵車）
在工業廠區、建筑工地、渣料場等粉塵高發區域，CL5180TDYBEV型抑塵車能夠通過高效的噴霧系統抑制揚塵，減少對周邊環境的污染。
其儲液罐容量較大（如10立方米），能夠滿足長時間作業需求。
3. 鐵路與礦區（鐵路抑塵車）
該車型適用于鐵路沿線及礦區的抑塵作業，能夠通過光電檢測系統識別作業區域，實現精準噴灑，有效**粉塵擴散。
在礦區等粉塵嚴重的場所，其霧炮裝置可覆蓋較大范圍，顯著降低粉塵濃度。
4. 固定場所的降塵作業
適用于儲煤場、堆料場等固定場所的降塵需求，通過霧炮裝置和水路系統的配合，實現高效抑塵。
5. 環保與節能需求場景
作為純電動車型，CL5180TDYBEV型抑塵車零排放、低噪音，特別適合對環保要求較高的區域，如城市**、生態保護區等。
產品主要技術參數
公告型號 | CL5180TDYBEV型純電動抑塵車 | 外形尺寸 | 9420,9620,9950x2550x3750 |
底盤型號 | DFH1180BEV1 | 上裝容積 | 10方 |
總質量 | 18000KG | 上裝電動機額定功率 | 50-80KW |
整備質量 | 11570KG | 上裝每小時消耗電量 | 40-65KWH |
軸距 | 4500MM | 建議充電樁功率 | 120KW |
輪胎 | 295/80R22.5 | 充電時間（建議功率下） | 約2小時 |
軸數 | 2 |
| |
底盤電機**功率 | 160 KW | ||
電池組額定電壓 | 598.9 V | ||
電池電量 | 241 KWH | ||
底盤滿載續航里程 | 300KM | ||
電池類別 | 磷酸鐵鋰蓄電池 | ||
電池品牌 | 寧德時代 | ||
燃料種類 | 純電動 | ||
3.2 底盤基本參數表
二類底盤參數表
項目 | 參數 | 備注 |
底盤公告號 | DFH1180BEV1 | / |
底盤尺寸（mm） | 7850*2500*2840 | / |
軸距（mm） | 4500 | / |
前/后懸（mm） | 1430/1920 | / |
前/后輪距（mm） | 1920/1880 | / |
二類底盤整備質量（kg） | 7400 | / |
**總質量（kg） | 18000 | / |
**車速（km/h） | 89 | / |
續駛試驗里程（km） | 300 | 工作外 |
充電時間（h） | 1.5-2小時 180A直流充電 | 剩余30%-45%soc |
0-50km加速性能（s） | ≤9.2 | 滿載 |
二類底盤配置表
系統 | 項目 | 配置情況 |
車身 | 駕駛室 | D530平頭半排駕駛室 |
乘載人數 | 3 | |
電機 | 類型 | 永磁同步電機 |
額定/峰值功率（kW） | 80/160 | |
額定/峰值扭矩（Nm） | 600/1100 | |
額定/峰值轉速（rpm） | 3473/8700 | |
冷卻方式 | 水冷 | |
電控 | 集成**器 | **一 |
冷卻方式 | 水冷 | |
動力電池 | 電池電量（kWh） | 241.96 |
電芯類型 | 磷酸鐵鋰 | |
溫控系統 | 標配加熱帶 | |
底盤系統 | 車架幅面尺寸（mm） | 80 |
車架寬度（mm） | 250 | |
前板簧 | 8 | |
后板簧 | 10+8 | |
減震器 | 雙向筒式減震器 | |
前橋 | 6t前橋 | |
后橋 | 16t單減 | |
主減速比 | 6.33 | |
輪胎規格 | 10.00R20 18PR | |
方向機類型 | 循環球式 | |
方向助力型式 | 電控助力 | |
制動型式 | 雙回路氣制動 | |
行車制動器 | 前后鼓式制動器 | |
駐車制動器 | 彈簧儲能斷氣制動 | |
功能配置 | 空調 | 單冷空調+PTC暖風 |
安全配置 | ABS | |
其他功能 |
3.3 專用參數表
罐體參數 | 罐體厚度 /涂層 | 5mm/（罐體內部做防腐防銹涂層） | ||
水罐公告有效容積/**容積（m3） | 7.09/10 | |||
罐體材質 | Q235碳鋼（選裝不銹鋼罐體） | |||
上裝電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用參數 | 管路直徑（mm） | 主管路65#，副管路50# | ||
驅動方式 | 永磁同步電機驅動，可根據需要實時調速，取力操作與底盤行駛系統無任何關聯，用車體驗感**。 | |||
低壓水泵 | 型式 | 雙級葉輪離心式 | ||
品牌 | 威龍 | |||
型號 | 80QZB(F)-60/90；50/110（選用） | |||
揚程 | 90m；110m | |||
轉速 | 1480r/min | |||
水閥 | 氣控球閥 | |||
灑水寬度（m) | ≥16 | |||
沖洗寬度（m) | ≥24 | |||
灑水速度（km/h） | 7~20 | |||
水炮射程（m） | ≥40 | |||
作業時間（h） | 1-2 | |||
罐體右側花灑 | 選裝 | |||
上下噴霧 | 選裝 | |||
卷盤 | 選裝 | |||
3.4 整車公告參數：
整車公告技術參數 | |||
產品** | 程力牌 | 公告批次 | 339 |
產品名稱 | 純電動多功能抑塵車 | 產品型號 | CL5180TDYBEV |
總質量(Kg) | 18000 | 罐體容積(m3) | 7.27 |
額定載質量(Kg) | 6300,6235 | 外形尺寸(mm) | 9420,9620,9950x2550x3750 |
整備質量(Kg) | 11570 | 貨廂尺寸(mm) | N/AxN/AxN/A |
額定載客(人) | N/A | 準拖掛車總質量(Kg) | N/A |
接近角/離去角(°) | 16/11 | 前懸/后懸(mm) | 1430/2770 |
軸荷(Kg) | 6500/11500 | **車速(Km/h) | 89 |
備注 | ABS型號:J ABS;ABS生產企業:焦作博瑞克**技術有限公司;儲能裝置種類:磷酸鐵鋰蓄電池;儲能裝置生產企業:寧德時代新能源科技股份有限公司;側后防護情況:側面防護裝置材料采用鋁合金100,連接方式為螺栓連接,后防護裝置材料為Q34**,連接方式為螺栓連接,后部防護裝置的斷面尺寸為:60×120(mm),離地面高度380mm;專用功能及裝置:水泵,遠程射霧器,儲液箱,灑水系統,主要用途為抑塵、降霾、除塵等;選裝噴霧,噴灑裝置;后伸尺寸:720,920,1250;其他說明:電機的額定/峰值功率分別為:80kW/160kW;長度/軸距/后懸/后伸量對應關系(mm):9420/4500/2770/720;9620/4500/2770/920;9950/4500/2770/1250,有效容積:7.27立方米,異型廂體,下緣總長:3700mm,上緣長:2700mm,寬2450mm,高1300mm; | ||
底盤技術參數 | |||
底盤型號 | DFH1180BEV1 | 底盤品牌 | 東風牌 |
生產企業 | 東風商用車有限公司 | 生產地址 | 湖北省十堰市 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 4500,4700 | ||
輪胎規格 | 10.00R20 18PR,295/80R22.5 16PR,295/80R22.5 18PR | ||
鋼板彈簧片數 | 8/10+8 | ||
前輪距(mm) | 1900,1920,1940 | 后輪距(mm) | 1860,1880 |
燃料種類 | 純電動 | 排放依據標準 | |
發動機型號 | 發動機生產企業 | 排量(ml) | 功率(Kw) |
TZ370XS-LKM1103 | 蘇州綠控傳動科技有限公司 | 0 | 160 |
